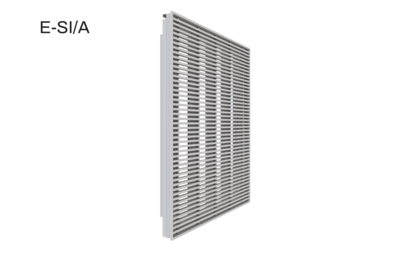

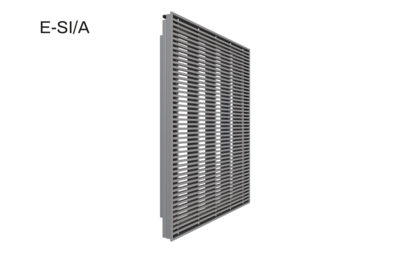

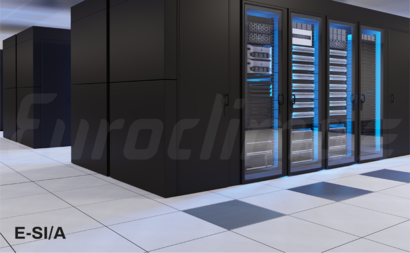

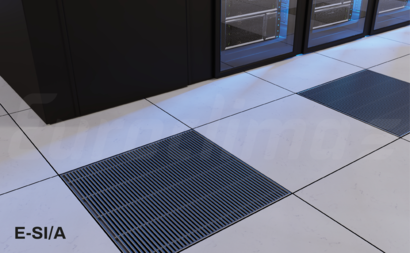

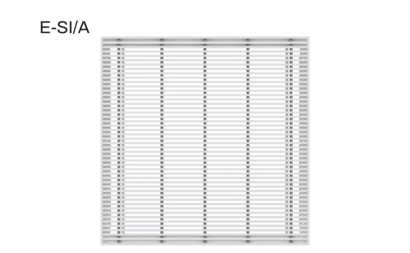

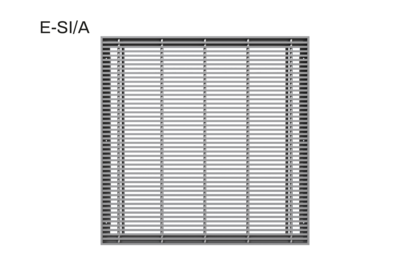

E-SI/A: Las rejillas modelo E-SI/A estan diseñadas para instalarse en falsos suelos que dispongan de estructura reticular. Las medidas de las rejillas modelo E-SI/A son exteriores para sustituir una placa, media placa o una porción inferior. Al cursar el pedido es necesario conocer el espesor de la placa, para conseguir en el montaje que las placas y rejillas queden al mismo nivel. La medida normal de espesor de una placa es de 32 mm. (posibles otras medidas).
En falsos suelos sin estructura, la rejilla debe apoyarse en un marco metálico de la medida de una placa entera, lo suficientemente rígido para soportar la sobrecarga del falso suelo.
Peso máximo soportado según ensayo 10/31700015 APPLUS:
- Para L=599 x H=599.
- 625 kg (2500 kg m2) con carga uniforme.
- 325 kg en caso de carga puntual.

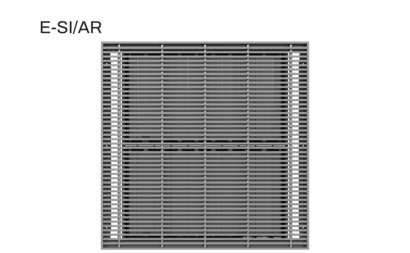

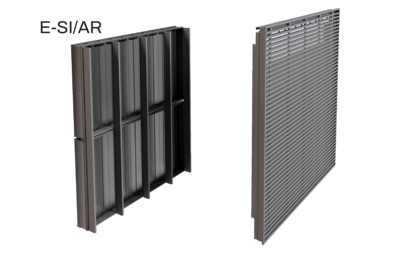

E-SI/AR Rejilla de impulsión lineal de aletas fijas horizontales a 0º, fabricada con perfiles de aluminio sin anodizar y con regulación de caudal. Cuando la rejilla lleva regulación de caudal, debido al espacio que ocupan los cuatro soportes de acero o aluminio de donde se solidariza la estructura reticular, la longitud de la regulación cubrirá la longitud de la apertura inferior de la rejilla, no así su altura que será de 450 mm, quedando una abertura en ambos laterales de la rejilla sin regulación.
Fijación: Apoyada sobre la estructura del suelo técnico. En falsos suelos sin estructura, la rejilla debe apoyarse en un marco metálico de la medida de una placa entera, lo suficientemente rígido para soportar la sobrecarga.
Acabado: Aluminio sin anodizar
